系統

臺灣新代

Synetc210TB-A

控制通道

雙通道

最小設定單位

0.001mm

加工能力

最大加工直徑

25 mm

單次最大送料長度

有導套

195mm

無導套

1:2.5D（直徑:長度）

主軸最大鉆孔直徑

主軸軸向

Φ10mm

主軸最大攻絲直徑

主軸軸向

M8

動力頭最大鉆孔直徑

徑向

Φ8mm

動力頭最大攻絲直徑

徑向

M6

副軸最大鉆孔直徑

副軸軸向

Φ8mm

副軸最大攻絲直徑

副軸軸向

M6

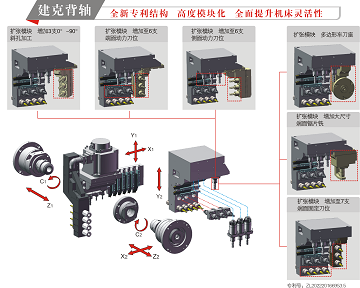

刀具

排刀結構

上排刀

主軸車刀

6把

1把16X16mm+5把12X12mm

主軸側面動力頭

4支

2支ER11+2支ER16

主軸端面固定座

4支

ER11/ER16

副軸端面固定座

4支

ER11/ER16

副軸端面動力頭

3支

ER11/ER16

副軸側面動力頭

4支

ER11/ER16

副軸外徑車刀

2把

12X12mm

主軸

主 /副軸類型

內藏油冷式電主軸

主 /副軸轉速

10000rpm/min

主 /副軸分度

0.001°

主 /副軸通孔直徑

26mm

主 /副軸中心高度

1018.5mm

電機功率

主軸功率 (額定/最大）

2.5kw/3.7kw

副軸功率 (額定/最大）

2.5kw/3.7kw

主軸動力頭電機功率

1.1kw

副軸動力頭電機功率

1.1kw

主軸 側面動力頭轉速

ER11*2支

10000rpm/min

ER16*2支

6000rpm/min

副軸動力頭轉速

側面動力頭

6000rpm/min

端面動力頭

6 5 00rpm/min

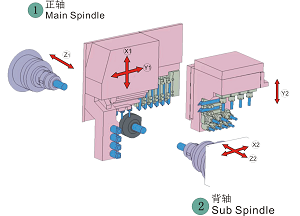

移動軸數

6軸

X ₁ 、 Y ₁ 、 Z ₁ 、 X ₂ 、 Y ₂ 、 Z ₂

最快移動速度

X1、Y2

24m/min

Y1、Z1、X2、Z2

32m/min

移動軸電機功率

1.0 kw

其他

接料機構

短料

傳輸帶接料排出

長料

副主軸后方排出

電源功率

15kw

空氣壓力

0.4MPa以上

切削油箱容量

250L

機床尺寸

2.4m×1.4m×1.7m

機床重量

3050KG
